一、概述：

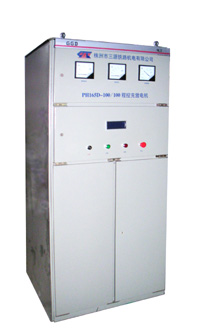

本程控充電放電機由日本三菱IGBT模塊、日本富士的整流模塊、日立電解電容器、無感電容和日本富士的IGBT驅動電路組成斬波器對蓄電池組的充放電進行電流電壓調節。并由性能優越的日本三菱FX2N系列可編程控制器、FX2N-3A模擬量輸入輸出模塊、F930GOT觸控操作單元、瑞士LEM公司電流電壓傳感器和本公司所自行開發的主控板對充放電進行工藝曲參數控制。可以多設備和計算機連網，實現充電過程的計算機控制與數據采集。
該設備可對500AH以下的蓄電池組，根據用戶設定的充放電電流及時間參數，自動地進行充放電。自動地根據蓄電池組的狀態變換充放電方式。本設備采用窗口參數數字設定方式，方便地調節并顯示充放電電流、時間及充放電次數等參數，操作簡便，界面友好，運行可靠。設備工作特性簡介如下：
1. 充電電流、充電時間、放電電流、放電時間通過觸摸屏設定，設備可根據設定的參數自動工作進行充放電。
2. 充電啟始電壓為50～80伏、充電終止電壓為80～150伏，充電啟始電壓、充電終止電壓可數字設定。充電為恒流限壓充電方式，到達充電終止之前為恒流充電，到達充電終止以后為限壓減流充電，到達充電時間后停止工作或者自動轉換為放電。
3. 放電終止電壓50～80伏，放電終止電壓可數字設定。放電也是恒流限壓方式，到達放電終止之前為恒流放電，到達放電終止以后為限壓減流放電，放電過程要求具有放電“安時數”累加功能，并在觸摸屏上顯示放電安時數，到達放電時間后停止工作或者自動轉換為充電。
4. 在充放電過程中本設備設有完善的信號監測系統，具有接線錯誤檢測及保護功能。能對過流、過壓、過熱等故障進行保護，并在觸摸屏有中文顯示的故障信息和報警號。用戶可根據報警號在用戶手冊上找到具體的處理方法。
二、技術參數：
1. 輸入電源：三相 380V±10%或單相220V±5%
2. 電源頻率：50±1Hz
3. 額定功率：9KVA
4. 空載電壓：DC165V
5. 充電電流：0 ～ 50A（數字設定）
6. 充電啟始電壓：50～ 80V（數字設定）
7. 充電終止電壓：80～ 150V（數字設定）
8. 放電電流：8 ～ 100A（數字設定）
9. 放電終止電壓：50～ 80V（數字設定）
10. 充電時間：0 ～ 24小時（數字設定）
11. 放電時間: 0 ～ 24小時（數字設定）
12. 斬波方式：PWM方式
13. 工作頻率：15KHz
14. 環境溫度：－10℃～＋45℃
15. 相對濕度：≤95%（25℃時）
,
