一、實用范圍
能滿足機車牽引電機及內燃機車主發電機磁極線圈和轉子線圈匝間絕緣耐壓測試，是中頻發電機組匝間檢測設備的替代設備，能準確判斷：
1.被測試線圈是否匝間絕緣擊穿（匝間短路）
2.繞組匝數差異（即不同型號的線圈能判斷出來）
二、結構與特點

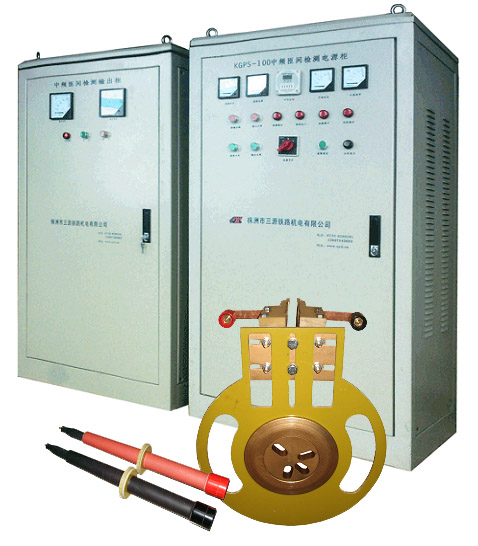

本設備主要由KGPS-100ZC型中頻電源、中頻無心電感器、水冷多頭電容、探測線等組成，其主要特點為：
1）、KGPS-100ZC型中頻電源為風冷式電源，具有使用性能穩定，有操作方便，等優點，具有國內領先水平。有過電流保護（即一旦有線圈匝間短路，被測電流過大時，不會對測試系統造成破壞）。本設備的零件、儀器、儀表的計量單位均采用國際標準的單位制，各零部件和儀器儀表的設計與制造符合國際公制標準。
2）、中頻無心電感器為水冷式結構，過載能力強，適用于檢測時探頭虛接而不產生中頻震蕩回路的開路（即逆變回路的短路）。
三、主要技術指標
輸入電壓： AC380V，50HZ，三相五線
直流電壓：500V
直流電流：0～60A
中頻電壓：750V
中頻測試電壓：0～500V可調
測試電流：≤200A 誤差±0.5%
中頻頻率：2000～2500Hz 誤差±1.0%
額定功率：30KVA
計時要求0-60秒可調，可分別按不同時間控制，如3秒、15秒等
,
